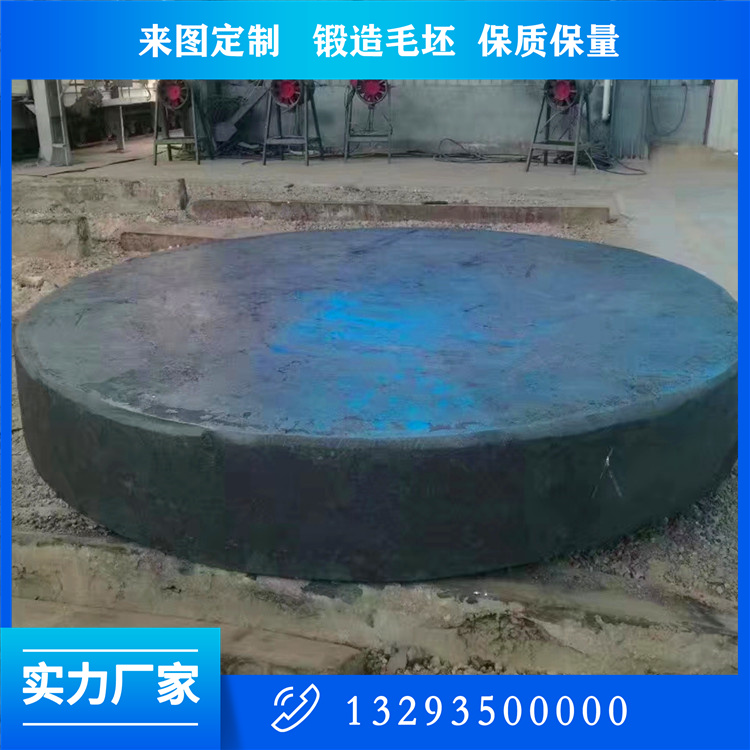

管板鍛件加工精度控制體系
管板鍛件的精度控制是一個系統工程，其核心在于對關鍵尺寸和形位公差的精密管控。以下是其主要控制目標的概覽：
精度類別關鍵控制項目典型精度要求核心影響
尺寸精度 管孔孔徑 H9 ~ H7級 (IT7-IT9) 與換熱管的配合性質（脹接/焊接）
管孔孔距 ±0.10mm ~ ±0.25mm 管束能否順利安裝，管橋強度
管板厚度 ±0.5mm ~ ±1.0mm 承壓強度，密封面堆焊層厚度
形位精度 管孔垂直度 ≤0.05mm/100mm 換熱管安裝的直線度，防止應力
密封面平面度 ≤0.03mm / m 與封頭/管箱的密封可靠性
管板整體平面度 ≤1.0mm (整體)
管孔組位置度 Φ0.20mm ~ Φ0.40mm 管束的總體布局精度
表面質量 管孔內壁粗糙度 Ra ≤ 3.2μm ~ 1.6μm 影響脹接密封的可靠性
密封面粗糙度 Ra ≤ 1.6μm ~ 0.8μm 保證墊片或金屬墊的密封效果
全流程精度控制要點
1. 基準建立與統一 (重中之重)
原則：遵循“基準統一”和“基準先行”原則。
方法：
粗基準：以鍛造后的一個較為平整的端面作為初始基準，加工出精基準。
精基準：首先在立車上一次裝夾精加工出一個端面和一個外圓（或止口）。后續所有工序（鉆孔、攻絲、車密封面）都以此“一面一孔”或“一面一圓”作為統一的定位基準，避免基準轉換誤差。
2. 管孔加工 - 核心中的核心
這是管板加工中難度最大、精度要求最高的環節。
加工設備：采用數控深孔鉆床或五軸聯動鉆銑中心。機床的定位精度和重復定位精度需達到μm級。
鉆孔工藝：
鉆模引導：對于高精度要求，仍會使用硬化、精磨的鉆模模板來引導鉆頭，保證孔位和垂直度。
槍鉆（BTA深孔鉆）：對于厚管板，采用槍鉆技術，配備高壓內冷系統（壓力≥7MPa），確保排屑順暢、孔壁光潔、直線度高。
工藝順序：通常采用“鉆-擴-鉸”或“鉆-鏜”工藝，逐步消除余量，提高孔徑精度和表面質量。
精度控制裝置：
光柵尺/激光干涉儀：實時補償機床定位誤差。
在線測量系統：在機床上集成測頭，在加工前后自動測量孔位，實現閉環加工。
3. 密封面與坡口加工
設備：高精度數控立式車床。
裝夾：以已加工好的管孔定位（使用膨脹芯軸或?qū)Ｓ萌P），或以外圓/止口定位，確保加工基準與設計基準重合。
刀具與參數：
使用CBN（立方氮化硼） 或金剛石刀具進行精車。
采用小切深、高轉速、慢走刀的參數，獲得高表面光潔度。
檢測：使用電子水平儀或激光平面干涉儀檢測平面度。
4. 特殊材料與結構的控制
堆焊管板：
基層：SA-516 Gr.70 等碳鋼。
堆焊層：309L+308L不銹鋼。
加工挑戰：防止“粘刀”和加工硬化。
對策：使用鋒利的刀具、大前角、充足的冷卻液；分區域交替加工，避免熱集中；控制切削深度，確保最終加工后堆焊層厚度仍滿足要求。
5. 熱處理變形控制
熱處理（尤其是調質和PWHT）是導致變形的關鍵環節。
防控措施：
合理裝爐：管板必須墊平，使用多點支撐，防止自重變形。
加壓淬火：對特別重要的管板鍛件，采用壓淬工藝，在模具中冷卻以控制變形。
矯平：熱處理后若發生變形，需進行熱矯或冷矯。
***檢測技術與反饋控制
三坐標測量機 (CMM)：
對管孔位置度（PCD）、孔徑、孔距進行抽檢或全檢，生成偏差色譜圖，直觀顯示加工誤差。
激光跟蹤儀 (Laser Tracker)：
用于超大管板，檢測其整體平面度和管孔組的累積誤差。
在機測量 (On-Machine Measurement)：
在加工中心上集成觸發式測頭，自動找正工件、測量加工后的孔位，并自動補償偏移量，形成“加工-測量-補償”的閉環制造系統。
超聲波測厚儀：
在網格點測量管板最終厚度，確保厚度均勻且符合公差。
內窺鏡檢查：
對管孔內壁的粗糙度、毛刺和缺陷進行內部視覺檢查。
精度控制的核心思想
管板鍛件的精度控制絕非僅僅是購買一臺高精度機床那么簡單，它是一個全方位的系統工程：
科學的工藝設計：制定合理的加工路線和基準策略。
穩定的制造系統：包括高精度設備、專用工裝、合格的刀具和穩定的環境（如恒溫車間）。
精密的過程控制：對切削參數、冷卻、裝夾等每一個細節進行優化和控制。
完善的檢測反饋：利用***的測量技術實時監控質量，并將數據反饋給加工環節進行補償。
***的技工經驗：應對各種突發問題（如顫振、讓刀）的調整能力。
通過以上體系的綜合作用，才能最終生產出滿足苛刻工況要求的高精度管板鍛件，確保其在整個生命周期內的安全可靠運行。
